加工定制:否 | 品牌:北京圣泰 | 型号:PDM1000U |
类型:局放测试仪 | 外形尺寸:240*140*70mm | 重量:1.5Kg |
产品用途:GIS局放检测 | 规格:PDM |

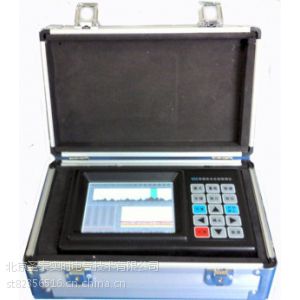

PDM1000U局部放电特高频检测仪
1. 产品概要
PDM1000U综合采用了特高频(UHF)检测技术,较好解决了现场干扰环境下局放信号在线检测的灵敏度及抗干扰问题,可现场对GIS、变压器、开关柜、电缆终端头等电气设备的局部放电缺陷进行检测和定位。
2. 技术特点
采用非侵入式检测方式,可同时测量和分析局部放电产生的特高频及超声波信号;
采用脉冲捕捉处理技术,同时获得局放分析用的全部信息,包括PRPD和PRPS图谱;
特高频信号采用定向接收技术,可远距离接收局放UHF电磁波信号,便于巡检使用;
超声波信号检测采用抗共模干扰较强的差分式传感器,可有效抑制各类电气干扰;
仪器采用手持式结构,重量轻,电池续航能力强,内置大容量CF存储卡;
显示各类局放谱图并具备智能分析及诊断功能,有利于现场人员作出准确诊断;
具备数据存储、数据管理、回放分析、导入及导出等功能,便于测试数据的管理。
3. 应用范围:
采用非侵入式检测方式,对高压电气设备局放缺陷进行在线检测及定位,适用于GIS局放检测、开关柜局放检测、电缆终端头局放检测、变压器局放检测、互感器局放检测以及断路器局放检测等。
